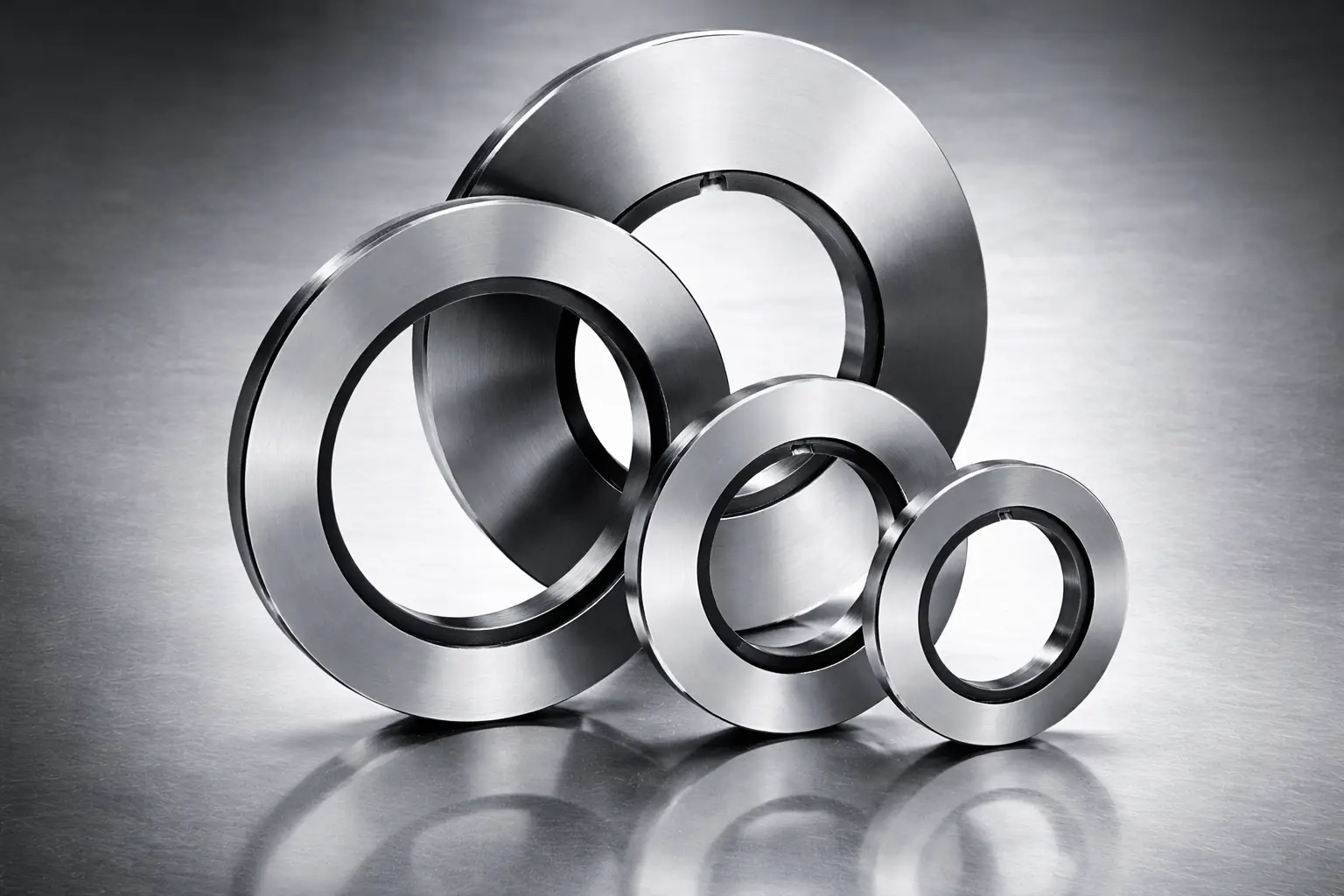

Дисковые ножи и оснастка для линий продольной резки

Как изготавливаются дисковые ножи

Заготовка режется из поковки или проката инструментальной стали: D2 для углеродистой и оцинкованной стали, быстрорежущая M2 или M35 для нержавеющей и электротехнической, порошковая ASP2030 там, где нужен максимальный ресурс между переточками. По российской номенклатуре это Х12МФ, Р6М5, Р6М5К5 и их порошковые аналоги.

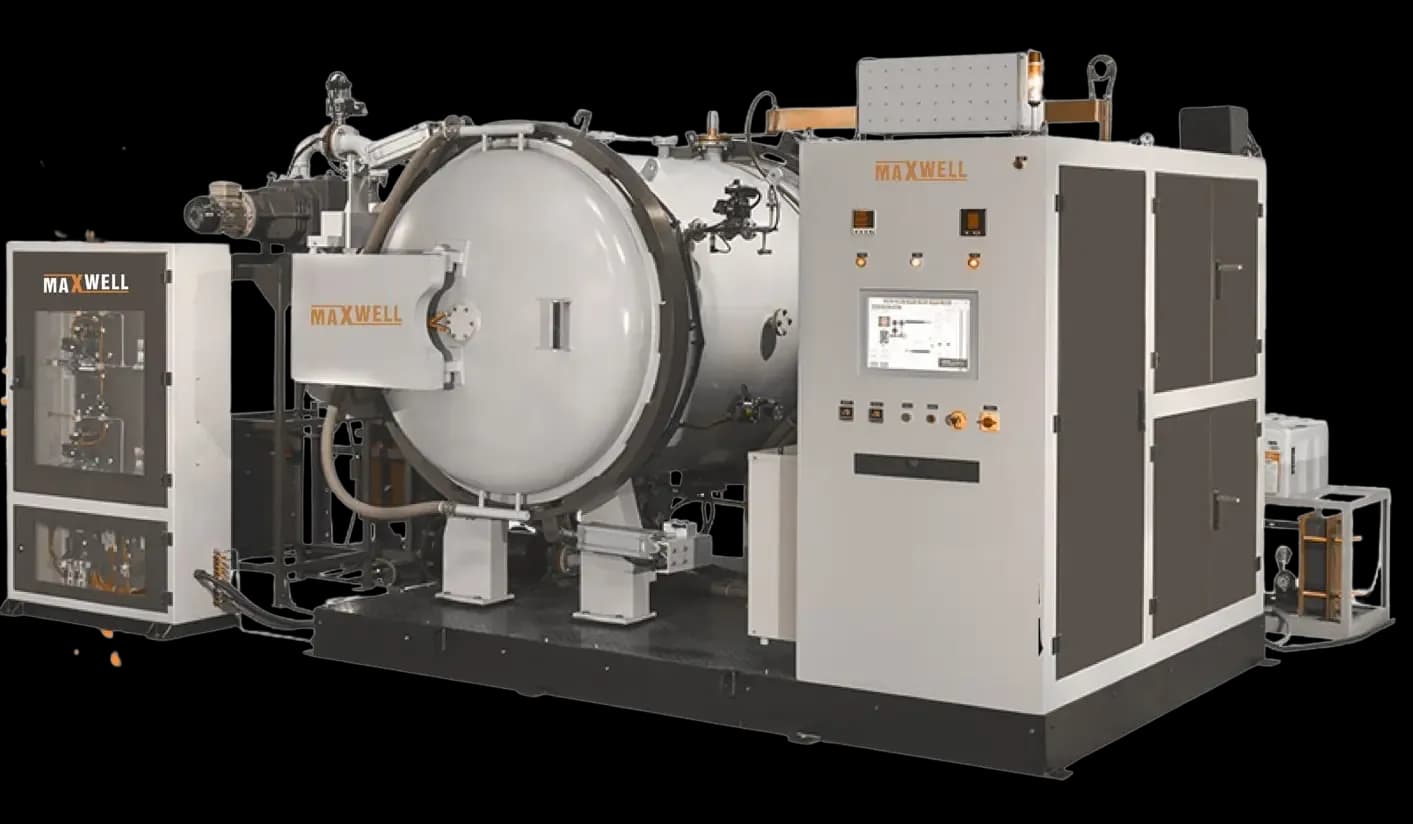

Закалка идёт в собственной вакуумной печи: многоступенчатая закалка и отпуск по режиму под конкретную марку стали. Вакуум исключает обезуглероживание поверхности, твёрдость получается равномерной по всему диску, а диск не коробится. После отпуска размер стабилен на годы.

Дальше плоское шлифование торцов в допуск ±0,0015 мм по толщине, шлифование посадочного отверстия и наружного диаметра, финишная доводка режущей кромки и стопроцентный контроль размеров на координатно-измерительной машине Renishaw. Каждый нож получает клеймо с размером на торце.

1. Этап 1

   Инструментальная сталь под задачу

   D2 (Х12МФ) для углеродистой и оцинкованной стали, быстрорежущая M2 и M35 (Р6М5, Р6М5К5) для нержавейки и электротехнической стали, порошковая ASP2030 для максимального ресурса.

2. Этап 2

   Вакуумная закалка и отпуск

   Многоступенчатая закалка и отпуск в собственной вакуумной печи по режиму под марку стали. Без обезуглероживания и коробления, размер стабилен на годы.

3. Этап 3

   Плоское шлифование торцов

   Оба торца шлифуются в допуск ±0,0015 мм по толщине и ±0,001 мм по параллельности. Это тот допуск, который потом складывается по всему набору на валу.

4. Этап 4

   Шлифование отверстия и диаметра

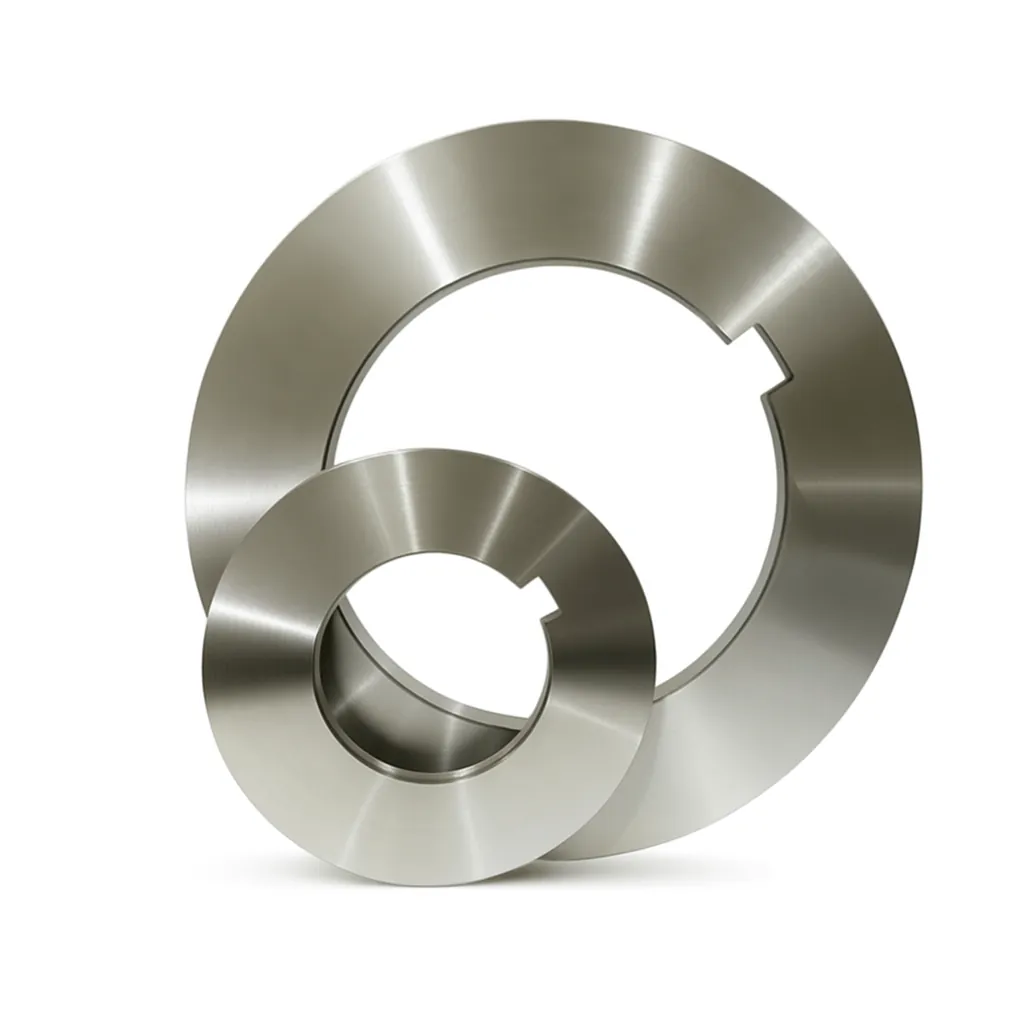

   Посадочное отверстие и наружный диаметр шлифуются соосно, биение не более 0,005 мм. Шпоночный паз протягивается по чертежу заказчика.

5. Этап 5

   Доводка кромки и покрытие

   Финишная доводка режущей кромки до Ra 0,2. По запросу покрытие TiN, которое поднимает стойкость между переточками на 40-60%.

6. Этап 6

   Контроль и клеймо

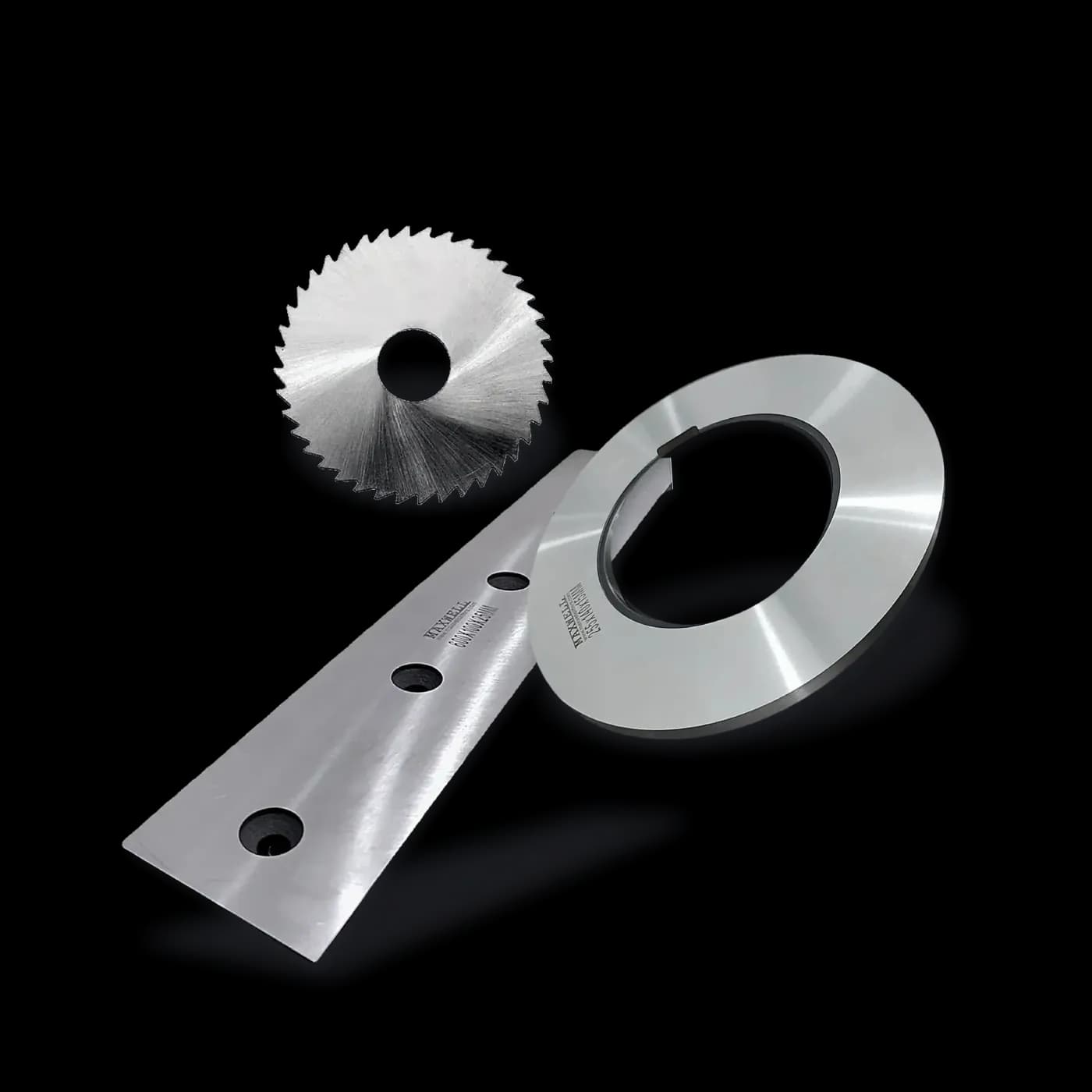

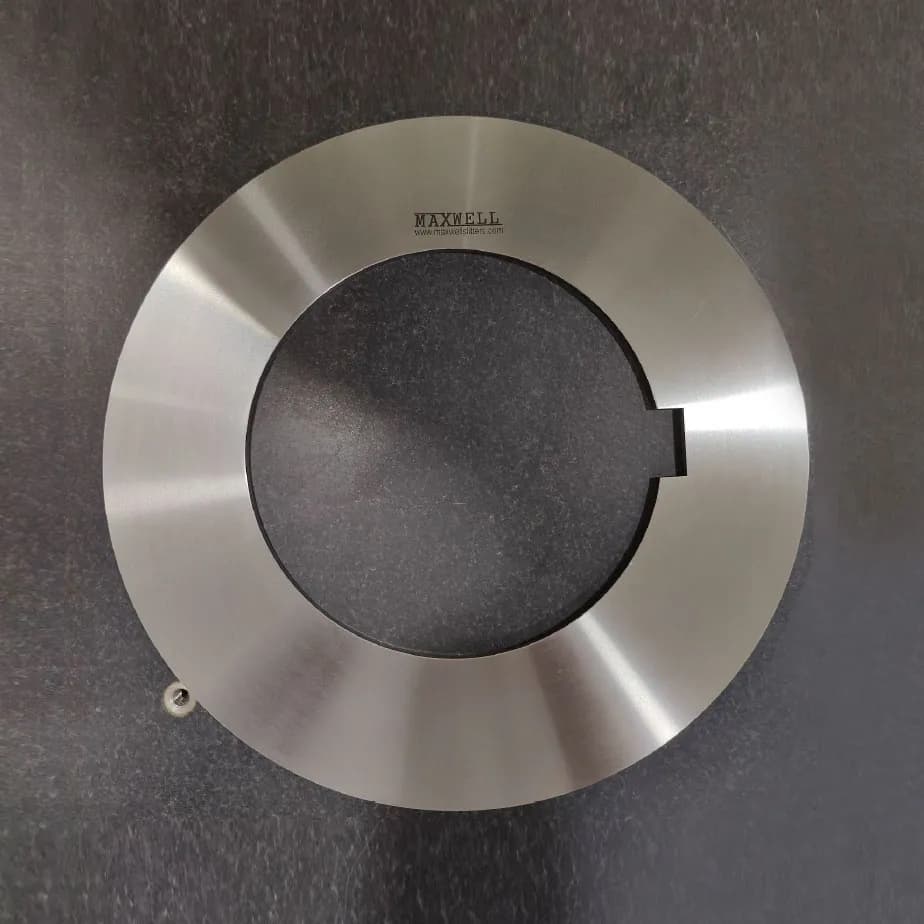

   Каждый нож проходит стопроцентный контроль размеров на координатно-измерительной машине Renishaw. Размер клеймится на торце, чтобы не путать ножи на складе.

• Углеродистая и оцинкованная сталь

  D2 (Х12МФ), 60-62 HRC

  Зазор 5-8% от толщины

  Самый массовый случай: штрипс под профиль, трубу, профнастил.

• Нержавеющая и высокопрочная сталь

  HSS M2 или M35, 62-65 HRC

  Зазор 8-12% от толщины

  Вязкая быстрорежущая сталь держит кромку там, где D2 выкрашивается.

• Электротехническая сталь

  HSS с покрытием TiN

  Минимальное биение, острая кромка

  Заусенец на пластинах статора стоит дорого, нож должен быть идеально плоским.

• Алюминий, медь, латунь

  D2 с полированной кромкой

  Зазор 3-5% от толщины

  Малый зазор и полировка, чтобы металл не налипал на нож.

Электротехническая сталь чувствительна к заусенцу, поэтому под неё идёт нож с покрытием TiN и минимальным биением. Алюминий и медь режутся с малым зазором и полированной кромкой, чтобы не налипал металл. Если на одной линии режутся разные материалы, выгоднее держать два комплекта ножей, чем один универсальный.

1. 01

   Пришлите данные

   Паспорт линии, чертёж или фото ножа и колец. Достаточно WhatsApp.

2. 02

   Получите предложение

   Чертёж, цена, срок изготовления и условия поставки, на русском языке.

3. 03

   Изготовление и контроль

   Вакуумная закалка, шлифовка, контроль на КИМ, паспорт на каждый нож.

4. 04

   Отгрузка

   Упаковка под морскую или авиаперевозку, документы для таможни в комплекте.

Чем дисковые ножи из D2 отличаются от ножей из Х12МФ?

D2 и Х12МФ относятся к одной группе высокохромистых штамповых сталей с 12% хрома и близким содержанием углерода. Разница в чистоте выплавки и стабильности партии, а не в химии. Для продольной резки углеродистой и оцинкованной стали это взаимозаменяемые марки, и по запросу мы указываем в паспорте ножа российский аналог.

Какая твёрдость нужна ножу для продольной резки металла?

Для углеродистой и оцинкованной стали рабочий диапазон 60-62 HRC (D2). Для нержавеющей и высокопрочной стали быстрорежущие ножи закаливаются до 62-65 HRC, порошковая сталь до 64-66 HRC. Твёрдость выше 66 HRC для дисковых ножей не применяется: кромка становится хрупкой и выкрашивается на первом же врезании.

Сколько переточек выдерживает дисковый нож?

Нож перетачивается по торцам, и каждая переточка уменьшает его толщину. На практике нож проходит 3-5 переточек до списания, а переточка обходится примерно в 40% от цены нового ножа. Важнее числа циклов другое: после каждой переточки нужно заново измерить толщину и внести её в расчёт набора, иначе ширина штрипса систематически уходит.

Можно ли изготовить ножи по образцу без чертежа?

Да. Присылаете один нож из действующего комплекта, мы снимаем наружный диаметр, отверстие, толщину, шпоночный паз и геометрию кромки, готовим чертёж и согласовываем его с вами до запуска в производство.

Вы делаете только ножи или всю оснастку для агрегата продольной резки?

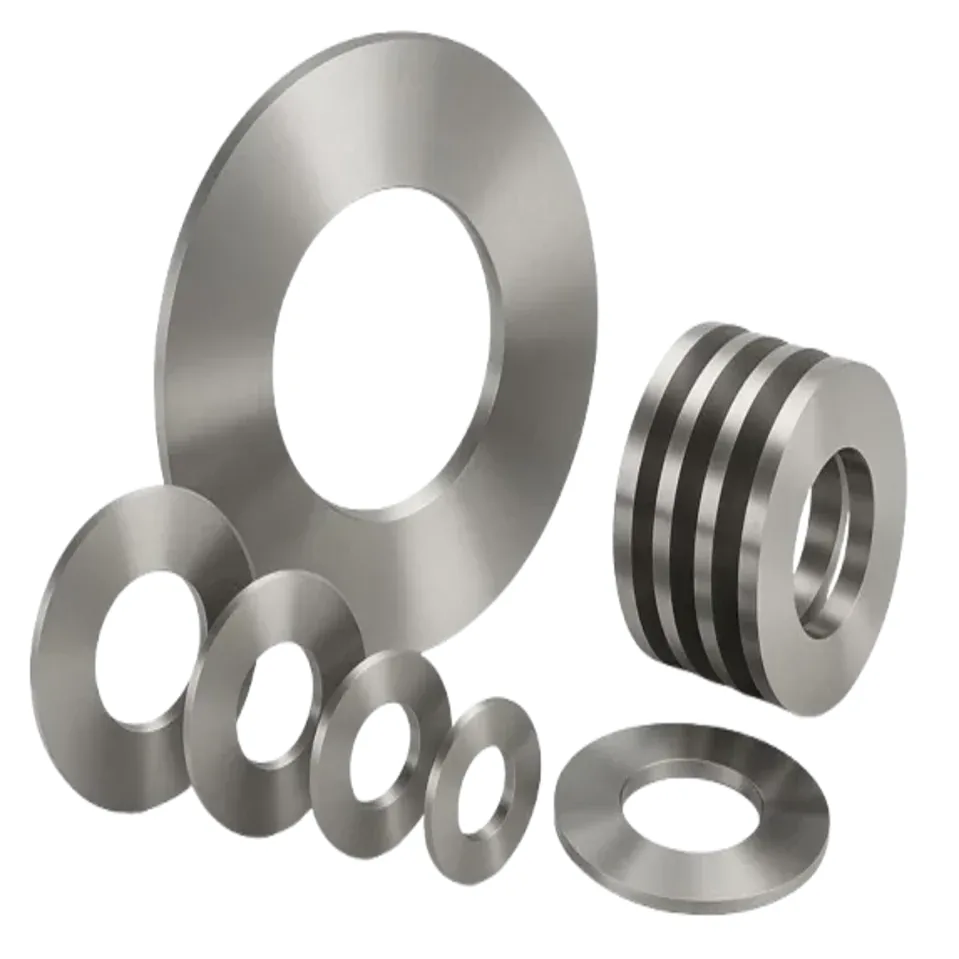

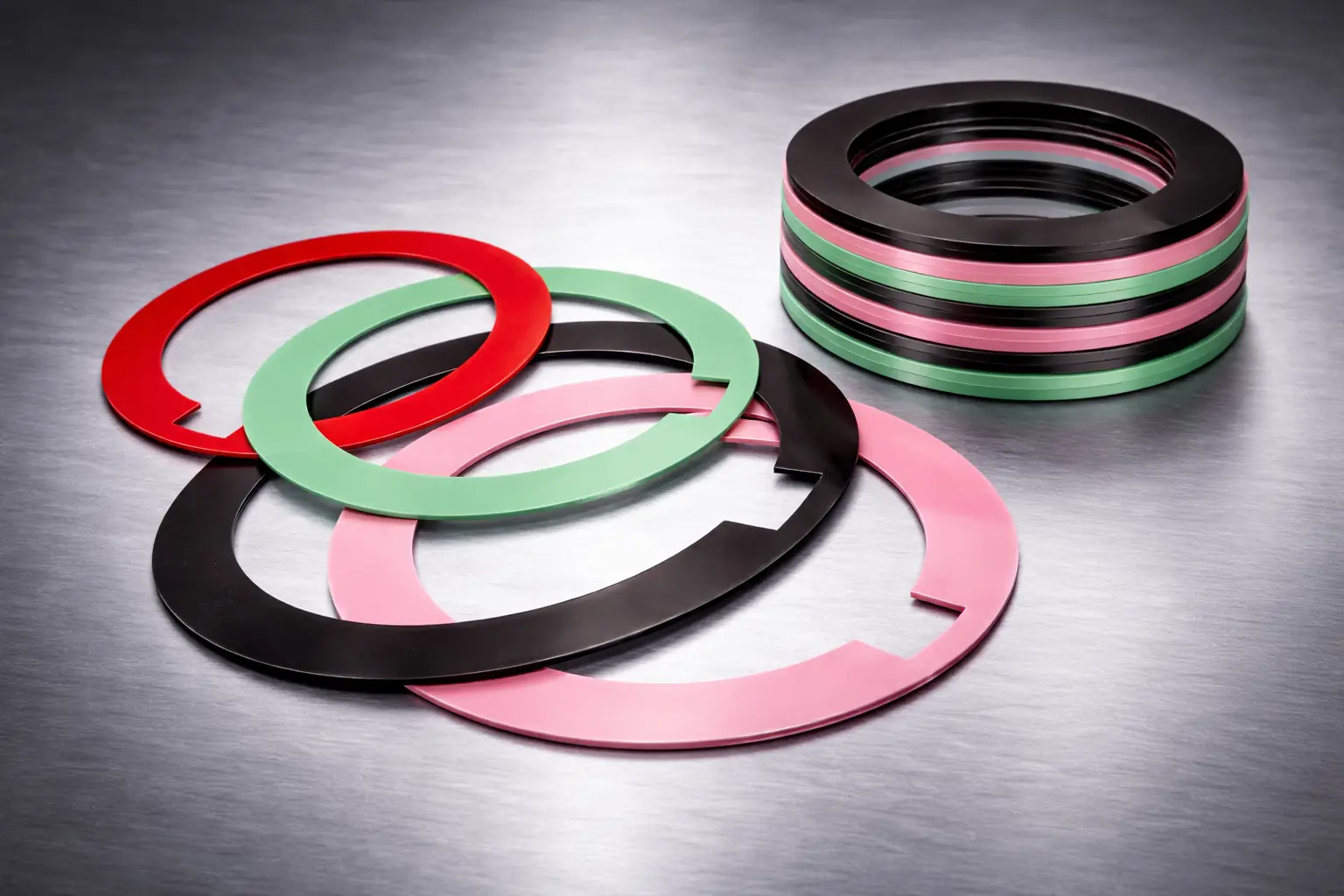

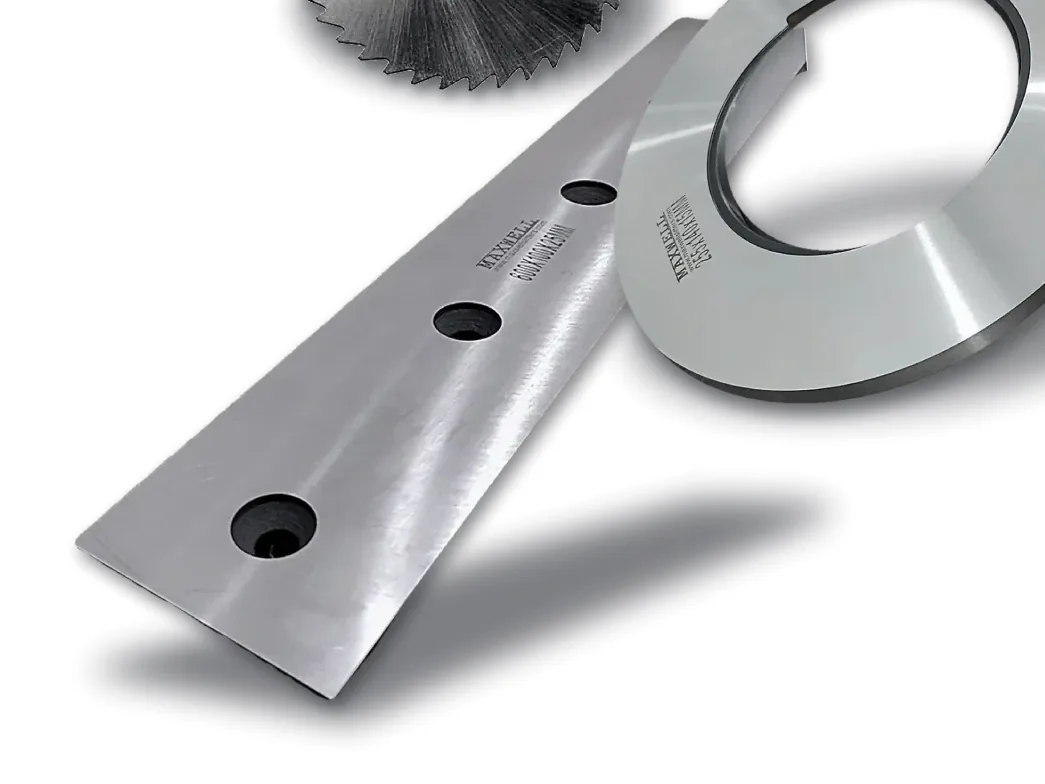

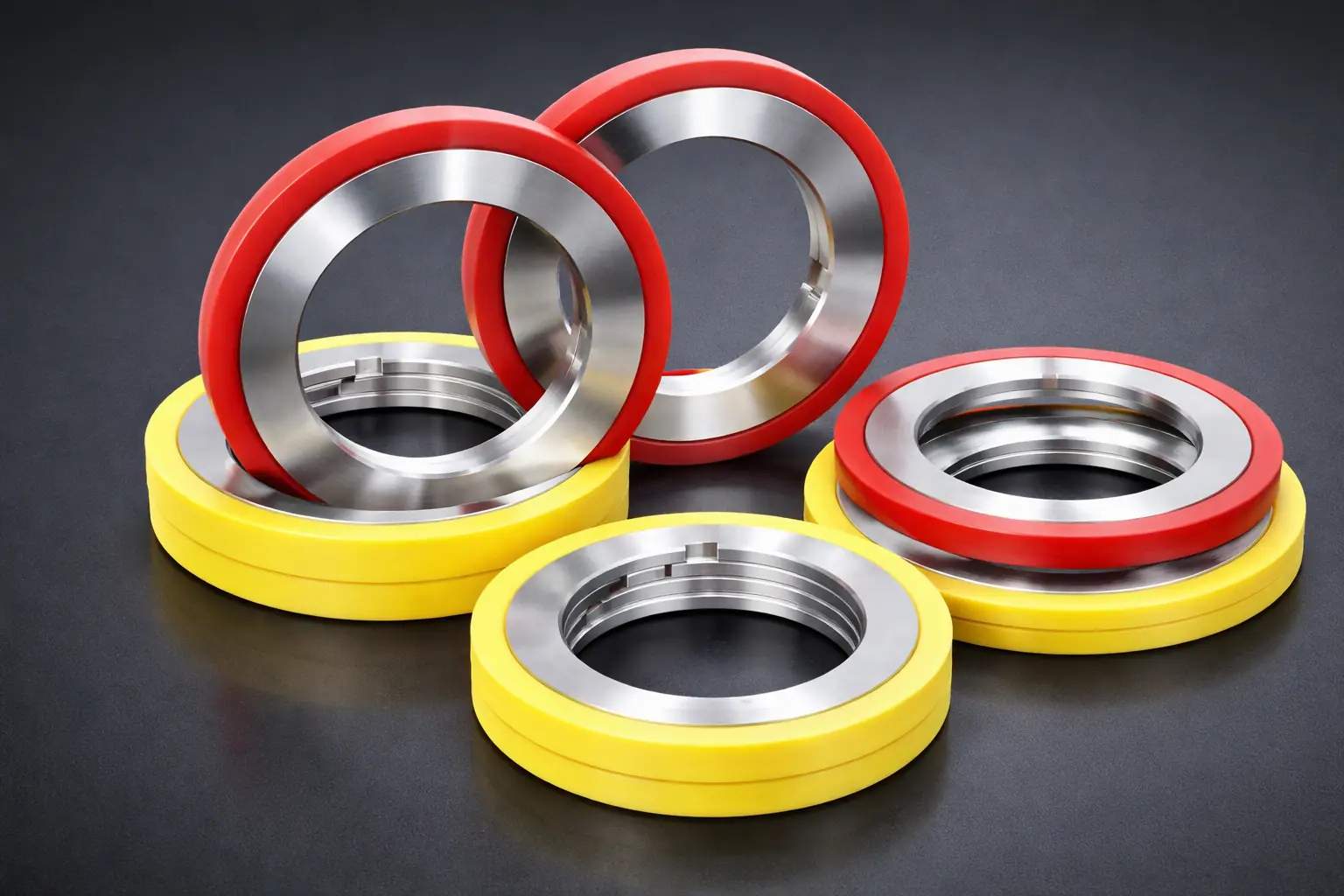

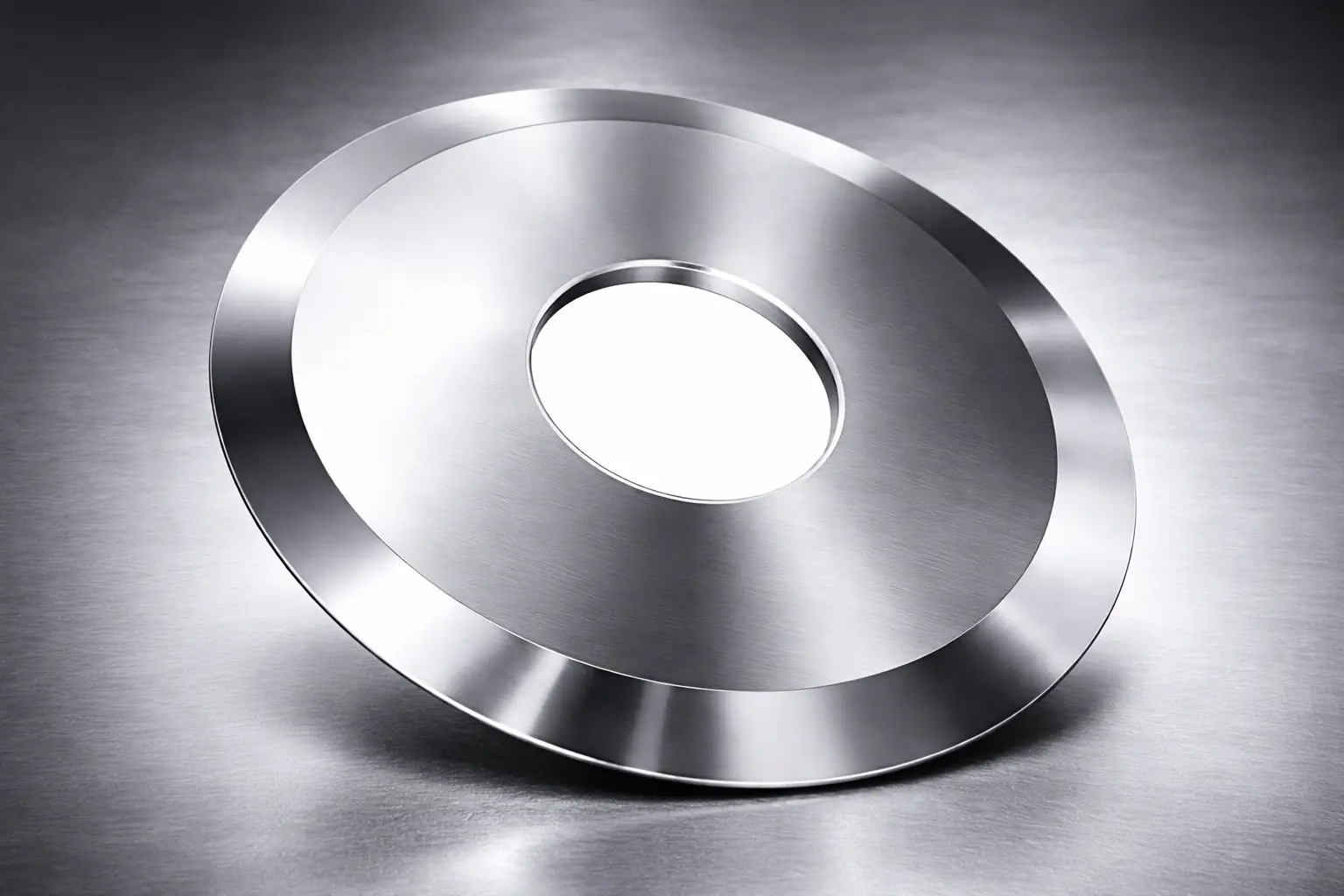

Всю оснастку ножевого вала: дисковые ножи, распорные кольца, прорезиненные кольца, выталкивающие кольца, разделительные диски, пластиковые прокладки и наборы без прокладок, а также прямые ножи для ножниц обрезки кромки. Комплект под одну линию делается на одном стандарте посадочного отверстия.

Какой боковой зазор выставлять между ножами?

Ориентир: 5-8% от толщины полосы для мягкой и оцинкованной стали, 8-12% для нержавеющей и высокопрочной, 3-5% для алюминия и меди. Точное значение подбирается по заусенцу на первых метрах реза. Зазор задаётся кольцами, и расчёт набора удобно доверить OptiStack Pro, который учитывает фактическую толщину каждого ножа.

Как проходит поставка в Россию?

Отгрузка с завода в Раджпуре, Индия. Условия поставки, маршрут и срок подтверждаем в коммерческом предложении под конкретный заказ. Переписка и согласование чертежа ведутся на русском языке.

Что такое OptiStack Pro и зачем он нужен при заказе ножей?

OptiStack Pro считает набор ножей и колец на верхний и нижний вал под заданные ширины штрипса, используя только те детали, которые есть на складе, и выдаёт карту сборки со спецификацией для цеха. Регистрация бесплатная, банковская карта не нужна. Расчёт показывает, каких колец не хватает, и это и есть готовая заявка на оснастку.
